1. La física de la inyección: Elevación de tensión en el punto de conexión
Un inversor no «suelta» energía a la red de forma pasiva. Para exportar excedentes, el equipo debe actuar como un generador que vence la resistencia del sistema. La física aquí es básica: la corriente solo circula desde un punto de mayor potencial a uno de menor potencial.
Si la red de tu calle entrega 230V, tu inversor tiene que subir su propia tensión de salida a 232V o 235V para forzar el flujo de electrones hacia afuera. Sin ese diferencial, la energía se quedaría estancada en el bus de continua de tus paneles.
La Ley de Ohm y la impedancia del cableado
El problema real aparece con la impedancia de la línea (la resistencia combinada de los cables y las conexiones). Según la Ley de Ohm, la caída de tensión es directamente proporcional a la intensidad de corriente y a la resistencia del conductor (V = I · R).
En el momento en que tu instalación produce al máximo (mediodía solar), el inversor inyecta una intensidad alta. Si el cableado que va desde el inversor hasta el contador es demasiado fino o muy largo (alta R), la tensión sube drásticamente en los bornes del equipo para compensar esa pérdida.
Lo que ocurre es un balance de presiones, es decir, el inversor empuja fuerte para sacar los kW, el cable ofrece resistencia y como resultado el voltaje en el punto de salida del inversor se dispara por encima de los valores de seguridad.
Saturación del ramal de distribución
Este escenario se agrava cuando no eres el único produciendo en la zona. Si tus vecinos también tienen fotovoltaica, la red de baja tensión de la distribuidora ya viene «cargada» con un voltaje alto desde el transformador.
Si la calle ya está a 248V porque hay diez casas inyectando a la vez, tu inversor se ve obligado a intentar llegar a los 250V o más para evacuar su producción. Es una carrera donde el primero en alcanzar el límite normativo de protección es el primero que se desconecta y deja de producir.
2. El protocolo de protección y el umbral de los 253V
Un inversor fotovoltaico no decide apagarse arbitrariamente. Su firmware obedece una tabla de parámetros de red innegociable fijada por la normativa europea y el REBT. En España, la red de distribución de baja tensión opera a un valor nominal de 230V, con una tolerancia legal máxima del ±10%. Esto fija el techo crítico de operación exactamente en los 253V.
El mecanismo de seguridad por sobretensión (Grid overvoltage)
Cuando la tarjeta de medición del inversor detecta que la tensión en los bornes de alterna alcanza esos 253V, ejecuta una desconexión inmediata. No es un fallo de hardware; es una exigencia técnica obligatoria para evitar quemar las fuentes de alimentación de los electrodomésticos conectados a esa misma fase, tanto en tu vivienda como en las colindantes.
La normativa impone dos umbrales de disparo estandarizados:
- Corte instantáneo: Se activa si el pico de tensión es extremo (por ejemplo, superando los 260V o 264V durante fracciones de segundo), protegiendo contra transitorios peligrosos.
- Corte por valor medio (10 minutos): Es el verdadero causante del apagón de mediodía. El inversor evalúa la media móvil de la tensión. Si ese promedio sostenido durante los últimos 10 minutos supera los 253V, el contactor interno de alterna se abre y la inyección cae a cero.

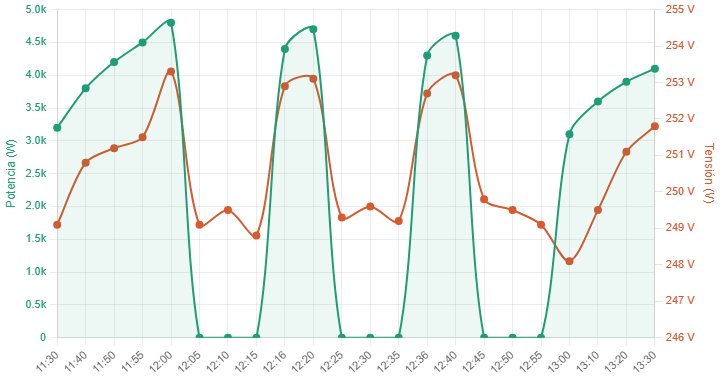

El bucle de reconexión y el desgaste electromecánico
Al abrirse el relé y cesar la inyección de amperios, la tensión local en el cuadro de la vivienda cae casi de inmediato. El inversor lee entonces que la red ha vuelto a valores seguros (por ejemplo, 242V), inicia su temporizador de reconexión de seguridad (típicamente 60 segundos) y vuelve a sincronizar con la red.
En cuanto el equipo inicia su rampa de potencia e intenta inyectar de nuevo los kW solares, el voltaje vuelve a escalar contra la impedancia de la línea, choca otra vez con el muro de los 253V y el sistema vuelve a bloquearse.
Este ciclo de encendido y apagado constante no solo destroza la curva de generación y arruina la rentabilidad de la instalación, sino que somete a los contactores electromecánicos del inversor a un nivel de estrés y conmutación en carga para el que no están diseñados, acortando drásticamente su vida útil operativa.
3. Localización de la avería: ¿El cuello de botella está en tu cableado o en la calle?
Cuando el inversor marca el temido error de sobretensión, el instinto inicial es echarle la culpa a la compañía eléctrica. Sin embargo, en ingeniería no se asume nada sin medir. El exceso de voltaje puede estar generándose de puertas para adentro (responsabilidad de la empresa instaladora) o de puertas para afuera (responsabilidad de la distribuidora).
Para aislar el problema, hay que buscar dónde se produce exactamente el «cuello de botella» resistivo.
Caída de tensión interna: El error clásico de la sección del cable
El punto más crítico y donde más fallos de diseño se cometen es en el tendido de corriente alterna (CA) que va desde la salida del inversor hasta el Cuadro General de Mando y Protección (CGMP) de la vivienda.
Muchos instaladores calculan la sección del cable basándose únicamente en la intensidad máxima admisible para que el cobre no se queme, ignorando por completo la caída de tensión (o en este caso, la elevación de tensión por inyección).
Pongamos números reales a este escenario:
- Tienes un inversor de 6 kW inyectando al máximo. Eso suponen unos 26 amperios fluyendo por la línea.
- El inversor está en el garaje o en el tejado, a 35 metros de distancia del cuadro principal.
- El instalador ha tirado una manguera de cobre estándar de 3×4 mm² o 3×6 mm².
Con esa longitud y esa sección de cable tan ajustada, la resistencia física del conductor es altísima. Para empujar esos 26 amperios a través de 35 metros de cable fino, el inversor tiene que elevar su voltaje localmente en 4 o 5 voltios solo para llegar al cuadro de tu casa.
Si la red de la calle en ese momento está entregando 249V (un valor alto, pero dentro de la legalidad), el inversor suma esos 5 voltios de su propio esfuerzo y se pone en 254V. Como resultado la máquina salta y se bloquea por protección. El problema aquí no es la red pública, es un cableado interno raquítico.
Saturación de red externa: El problema de la distribuidora
Si la instalación interna está ejecutada de forma impecable (con tiradas cortas o cables bien sobredimensionados a 10 mm² o 16 mm²), el cuello de botella está en la infraestructura pública.
La prueba de fuego para confirmar esto se hace directamente en el contador inteligente (telegestión) de la compañía, que marca la frontera entre tu casa y la red exterior.
- Se accede al menú del contador en la hora crítica (las 14:00h en un día despejado).
- Se busca el parámetro de tensión instantánea (suele ser el código
1.32.0oL1 Voltajeen el display). - Si el propio contador de la calle ya está marcando 251V o 252V, el diagnóstico es claro.
En este escenario, el transformador de media/baja tensión de tu zona está demasiado lejos, o la fase a la que está conectada tu vivienda tiene un exceso de vecinos volcando energía solar al mismo tiempo. La red física de la distribuidora (i-DE, UFD, e-distribución) es incapaz de evacuar ese caudal eléctrico sin que la tensión se dispare.
Aquí el cliente se topa con un muro burocrático. La distribuidora está obligada legalmente a mantener el suministro entre 207V y 253V. Mientras la calle esté a 252V, ellos están cumpliendo el reglamento (REBT) y no considerarán que haya una avería en sus líneas, a pesar de que a ti te resulte físicamente imposible inyectar tu excedente sin pasarte del límite de los 253V.
4. Soluciones de ingeniería para evitar el colapso del inversor («apagón de día»)
Una vez identificado el origen de la sobretensión, la clave está en no aplicar soluciones genéricas. En campo, lo habitual es que el problema venga de dos sitios: o bien de la propia instalación interior, o bien de la red de distribución. Y según dónde esté ese “cuello de botella”, la estrategia cambia bastante.
A partir de ahí, estas son las soluciones que realmente se están aplicando en instalaciones reales.
Recálculo y sustitución del cableado de alterna
Cuando el problema está dentro de la instalación, normalmente todo apunta al cableado. En concreto, a una sección insuficiente que introduce demasiada impedancia en la línea.
En estos casos no hay mucho misterio: toca actuar sobre la parte física. Sustituir, por ejemplo, una línea de 4 mm² o 6 mm² por una de 10 mm² o incluso 16 mm² reduce de forma directa la resistencia del conductor. Y eso se nota.
Al disminuir esa resistencia, el inversor ya no necesita “empujar” tanto la tensión para evacuar la energía. El resultado es que el voltaje se mantiene más estable y se aleja del límite crítico de los 253 V.
No es la solución más cómoda (implica pasar nuevo cableado), pero cuando aplica, es de las más efectivas y definitivas.
Ajuste del perfil de red del inversor
Otro caso bastante común tiene que ver con la configuración del propio inversor. Muchos equipos vienen de fábrica con perfiles de red genéricos, que no siempre coinciden exactamente con la normativa local.
Aquí el ajuste es más fino. El instalador debe acceder a la configuración avanzada del equipo y verificar que está trabajando bajo el estándar correcto (en España, normalmente la UNE-EN 50549-1). Esto afecta, entre otras cosas, a cómo el inversor interpreta la tensión de red y a los tiempos de actuación.
Un matiz importante es que tocar los límites de disparo para forzar al inversor a aguantar más tensión no es una solución válida. Subir artificialmente el umbral a 260 V o más puede evitar desconexiones puntuales, sí, pero compromete la seguridad de la instalación y puede generar problemas serios en los equipos conectados.
Soporte de red: Uso de la curva Q(U)
En instalaciones más avanzadas, hay herramientas que permiten afinar bastante el comportamiento del sistema. Una de ellas es la curva Q(U), que relaciona la tensión de red con la gestión de potencia reactiva.
Cuando la tensión empieza a subir y se acerca a valores críticos (pongamos en torno a 248 V), el inversor puede reaccionar absorbiendo potencia reactiva de forma controlada. Esto efecto ayuda a contener la subida de tensión en el punto de conexión.
No hace milagros, pero en muchos casos proporciona un margen adicional de unos pocos voltios. Y en este tipo de problemas, ganar 2 o 3 V puede ser suficiente para evitar que el inversor se desconecte en las horas de máxima producción.
Derivación inteligente de excedentes
Hay situaciones en las que el problema no está en la instalación, sino en la red exterior. Si la red no es capaz de absorber más energía, insistir en inyectar no tiene mucho sentido.
Aquí es donde entra en juego la gestión activa de excedentes. En lugar de enviar esa energía fuera, se aprovecha dentro de la propia vivienda.
Con un sistema de medición en tiempo real, cuando se detecta que hay excedente y la tensión está cerca del límite, el sistema puede redirigir esa energía hacia consumos internos controlados. Lo más habitual es hacerlo en forma de calor, por ejemplo en un depósito de ACS o en el sistema de aerotermia.
El resultado es bastante práctico: el inversor sigue trabajando con normalidad, no se producen desconexiones y la energía generada no se pierde, sino que se transforma en algo útil para la vivienda.
5. La vía legal y la desconexión virtual: Reclamaciones y acumulación
Cuando el problema no está dentro de la instalación, sino en la propia red, llega un punto en el que ajustar parámetros o mejorar el cableado deja de ser suficiente. Si la tensión en la red pública se mantiene alta de forma constante, hay dos caminos posibles: intentar que la distribuidora actúe… o dejar de depender de ella en esas horas críticas.
No son excluyentes, pero sí responden a enfoques distintos.
Reclamación formal a la distribuidora: Cuando hay que ir con datos
En este tipo de situaciones, una llamada genérica al servicio de atención al cliente no suele servir de mucho. El problema no es que el inversor falle, sino que la red está operando fuera de los márgenes admisibles en el punto de conexión.
Lo que realmente marca la diferencia es presentar un registro claro de tensiones. A partir de los datos del inversor (o de su plataforma de monitorización) se pueden obtener gráficas donde se vea que la tensión supera los 253 V de forma sostenida, no en picos puntuales, sino en medias de varios minutos durante las horas de máxima producción.
Cuando el caso se complica o hay desacuerdo, se puede ir un paso más allá e instalar un analizador de redes certificado durante unos días. Esto ya permite documentar el problema con un nivel de precisión suficiente como para elevar la reclamación.
Con ese informe en la mano, se presenta ante el departamento de calidad de suministro de la distribuidora. Y si no hay respuesta, el siguiente paso suele ser llevar el caso a Industria.
En muchos casos, cuando la reclamación está bien fundamentada, la solución pasa por un ajuste en el transformador de la zona (bajar el tap) para reducir ligeramente la tensión de salida. No siempre es inmediato, pero es la vía correcta cuando el origen está claramente en la red.
Acumulación en baterías: Dejar de pelear contra la red
Ahora bien, no siempre compensa entrar en ese proceso. Puede alargarse, y mientras tanto la instalación sigue perdiendo producción en las horas clave.
Aquí es donde entra una solución más directa desde el punto de vista de diseño: incorporar almacenamiento en baterías.
Cuando se añade una batería (habitualmente de tecnología LiFePO4) el comportamiento del sistema cambia bastante en las horas centrales del día. En lugar de intentar inyectar energía a una red que ya está saturada, el inversor puede redirigir esa producción hacia la batería.
Como consecuencia, al no empujar potencia hacia la red, no se provoca esa subida de tensión en el punto de conexión. El inversor deja de luchar contra el límite de los 253 V, no se bloquea y los paneles siguen trabajando con normalidad en su punto óptimo.
Desde fuera, es casi como si la instalación se desconectara de la red en esas horas, aunque en realidad sigue operando internamente.
Impacto en el planteamiento del proyecto
Eso sí, esta solución no es neutra desde el punto de vista económico. Incorporar baterías supone un aumento claro del CAPEX, y cambia el enfoque del proyecto.
A cambio, se consigue algo que en muchos casos compensa: aprovechar prácticamente toda la energía generada, incluso cuando la red no puede absorberla. Esa energía se desplaza a las horas nocturnas, donde tiene más valor, y se reduce la dependencia de las condiciones externas.
En instalaciones donde el problema de sobretensión es recurrente, más que una mejora, la batería acaba siendo la forma más fiable de garantizar que la producción solar no se pierde cada día.
6. Limitación dinámica de potencia activa (derating)
Cuando la red no es capaz de absorber más energía y no hay una actuación por parte de la distribuidora, la instalación tiene que adaptarse. En lugar de forzar la inyección hasta provocar desconexiones, lo que se hace es ajustar la potencia de salida en tiempo real para mantenerse dentro de los límites de tensión.
Es una solución menos visible que otras, pero bastante utilizada en campo cuando el problema es recurrente.
Control mediante analizador de redes
Para que este ajuste funcione correctamente, es necesario instalar un medidor inteligente (Smart Meter) en el punto de conexión. Este equipo mide la tensión en tiempo real y se comunica con el inversor, normalmente a través de protocolo Modbus.
El funcionamiento es bastante directo. El medidor va registrando la tensión de la red y, cuando detecta que se acerca a un valor crítico (por ejemplo, en torno a 251 V), envía una señal al inversor.
A partir de ahí, el inversor modifica su forma de trabajar. En lugar de operar exactamente en el punto de máxima potencia, reduce ligeramente la generación para evitar que la tensión siga subiendo. La producción se ajusta a lo que puede asumir la red en ese momento, más el consumo interno de la vivienda.
Más estabilidad, menos paradas
Desde el punto de vista del rendimiento, puede parecer contradictorio reducir potencia. Pero en la práctica, es preferible mantener una producción estable, aunque sea algo menor, que intentar trabajar al máximo y provocar cortes constantes.
Cuando el inversor entra en protección por sobretensión, se desconecta durante varios minutos. Si esto ocurre varias veces al día, la pérdida energética acumulada acaba siendo mayor que si se hubiera limitado ligeramente la potencia desde el principio.
Con este control dinámico, la curva de tensión se mantiene más estable y el sistema evita esos ciclos de parada y arranque que penalizan tanto la producción.
Impacto en la vida útil del sistema
Además del rendimiento, hay otro aspecto que suele pasarse por alto: el desgaste de los equipos. Las desconexiones repetidas implican esfuerzos sobre los contactores y sobre la electrónica de potencia.
Al evitar ese comportamiento cíclico, el sistema trabaja de forma más continua y suave. A largo plazo, esto se traduce en menor estrés para los componentes y una mayor fiabilidad de la instalación.
7. Impacto financiero y veredicto técnico
Cuando un inversor se bloquea por sobretensión, el problema va mucho más allá de lo eléctrico. En la práctica, significa que la instalación deja de generar justo en las horas más valiosas del día, que es cuando la irradiación es máxima y la producción debería estar en su punto más alto.
Y eso, inevitablemente, termina afectando a los números del proyecto.
Cómo se distorsiona la rentabilidad real
El cálculo del LCOE (coste por kWh generado) parte siempre de una estimación de producción anual. Esa estimación asume que la planta va a funcionar con normalidad durante todo el periodo solar útil.
Pero si el sistema se desconecta de forma recurrente a mediodía, la producción real cae. Y no cae en cualquier momento, sino en la franja donde más energía se genera. Mientras tanto, la inversión inicial sigue siendo exactamente la misma.
El resultado es claro: el coste real de cada kWh aumenta, y la rentabilidad esperada deja de cumplirse.
Efecto directo sobre el periodo de amortización
Aquí es donde el impacto se vuelve más tangible. Un sistema que debería estar cubriendo buena parte del consumo diurno deja de hacerlo en las horas clave. La vivienda vuelve a depender de la red justo cuando más energía debería estar produciendo.
Además, si no hay excedentes porque el inversor se desconecta, también desaparece cualquier ingreso o compensación asociada al vertido.
En conjunto, esto puede alargar el periodo de amortización varios años. Lo que sobre el papel parecía una inversión a 5 años, en la práctica puede irse fácilmente a 7 u 8 si no se corrige el problema.
Desgaste del sistema y aumento de costes operativos
Hay otro efecto menos evidente, pero igual de importante. Las desconexiones continuas no son inocuas.
Cada vez que el inversor entra en protección y vuelve a arrancar, se produce un ciclo completo de parada y subida de potencia. Este comportamiento repetitivo acaba generando fatiga térmica y mecánica en los componentes internos, especialmente en relés y electrónica de potencia.
Con el tiempo, esto aumenta la probabilidad de fallos prematuros. Y cuando eso ocurre, aparecen costes de mantenimiento o sustitución que no estaban previstos inicialmente.
Del diseño teórico a la realidad de la red
El llamado apagón de mediodía no es un fallo puntual, sino una señal clara de que la red en baja tensión está llegando a su límite en determinadas zonas. Diseñar una instalación sin tener en cuenta este fenómeno es, en el fondo, trabajar con hipótesis que no se van a cumplir en operación real.
Por eso, cada vez es más habitual plantear soluciones desde la fase de diseño. No como correcciones posteriores, sino como parte del planteamiento inicial.
En muchos casos pasa por dimensionar correctamente el cableado de alterna, afinar la configuración del inversor para que pueda dar soporte de tensión, o incorporar estrategias que eviten depender completamente de la red en las horas críticas.
Veredicto técnico
Un sistema que se desconecta por sobretensión no está averiado. Lo que refleja es que no se ha adaptado correctamente al entorno eléctrico en el que trabaja.
La diferencia entre una instalación que cumple con las previsiones y otra que no lo hace suele estar en estos detalles: cómo se gestiona la tensión, cómo se evacúa la energía y qué margen tiene el sistema para adaptarse a condiciones reales de red.
Al final, la rentabilidad no depende solo de cuántos paneles se instalen, sino de cómo se comporta el sistema cuando las condiciones dejan de ser ideales. Ahí es donde la ingeniería marca la diferencia.
